UltraSoundGate高质量超声记录和回放

立即询价

Avisoft-UltraSoundGate 系统是一种基于 PC 的集成硬件和软件解决方案，用于在现场和实验室中记录和回放超声波信号，专为生物声学应用而设计。

主要特点：

  • Avisoft-UltraSoundGate 是一个交钥匙系统，由带有 USB 接口的坚固数据采集硬件和基于 PC 的硬盘记录软件组成。 根据具体应用，可以连接各种超声波麦克风或水听器（参见信号流程图），
  • 可选采样率高达 750 kHz，带自适应抗混叠滤波器，
  • 随附的 Avisoft-RECORDER USGH 软件提供实时频谱图显示、高级触发工具和许多其他有用的功能。
  • 平衡模拟输入，具有高抗电磁干扰能力，
  • 多通道录音，保证多达 12 个通道的同步，
  • 声学实时（宽带）监视器（仅限 116xx 型号），
  • 过载指示器和峰值电平表（仅限 116Hm 和 116Hme 型号），
  • 增益调节电位器连续（标准版）或以 11 个 3dB 增量逐步（根据要求可选），
  • 用于快速开始和停止录音的触发按钮。
  • 用于外部触发和时间码采集的数字输入，
  • 简单的即插即用安装，
  • 总线供电操作（不需要额外的电源，这在现场很重要），
  • 坚固紧凑的设计适合现场使用（所有部件都经过精心挑选，以实现最佳性能和最大的长期可靠性），
  • 防水、防尘且牢不可破的运输箱（仅限 116Hm 型号）
  • 1 通道 : 1 x 386 kHz/16 bit (USB 1.1/2.0 Full-Speed): UltraSoundGate 116Unb/116Un USB 超声麦克风（通用 USB 音频设备，可与 Avisoft-RECORDER USGH Windows 软件和 Windows、Android、Linux、iOS 和 OS X 上的其他第三方软件一起使用
  • 1 通道: 1 x 300 kHz/16 bit (USB 2.0 High-Speed): UltraSoundGate 116Hnbm
    (用于固定蝙蝠呼叫监控的低成本解决方案)
  • 1 通道: 1 x 750 kHz/16 bit (USB 2.0 High-Speed): UltraSoundGate 116Hn
    (用于现场移动蝙蝠呼叫记录的低成本解决方案)
  • 1 通道: 1 x 1 MHz/16 bit (USB 2.0 High-Speed): UltraSoundGate 116Hme
    (用于现场移动使用的全功能系统)
  • 1 通道: 1 x 1 MHz/16 bit (USB 2.0 High-Speed): UltraSoundGate 116Hm
    (适合野外移动使用的小型全功能系统)
  • 1 通道: 1 x 300 kHz/16 bit (USB 2.0 High-Speed): UltraSoundGate 116Hb
    (固定实验室使用的基本解决方案)
  • 1 通道: 1 x 1 MHz/16 bit (USB 2.0 High-Speed): UltraSoundGate 116H
    (用于固定实验室的全功能系统)
  • 4 通道: 4 x 300 kHz/16 bit (USB 2.0 High-Speed): UltraSoundGate 416Hnbm
    (用驻极体麦克风监测蝙蝠)
  • 4 通道: 4 x 300 kHz/16 bit (USB 2.0 High-Speed): UltraSoundGate 416Hb
  • 4 通道 : 4 x 750 kHz/16 bit (USB 2.0 High-Speed): UltraSoundGate 416H
  • 8 通道 : 8 x 750 kHz/16 bit (USB 2.0 High-Speed): UltraSoundGate 816H
  • 12 通道 : 12 x 750 kHz/16 bit (USB 2.0 High-Speed): UltraSoundGate 1216H

超声波麦克风

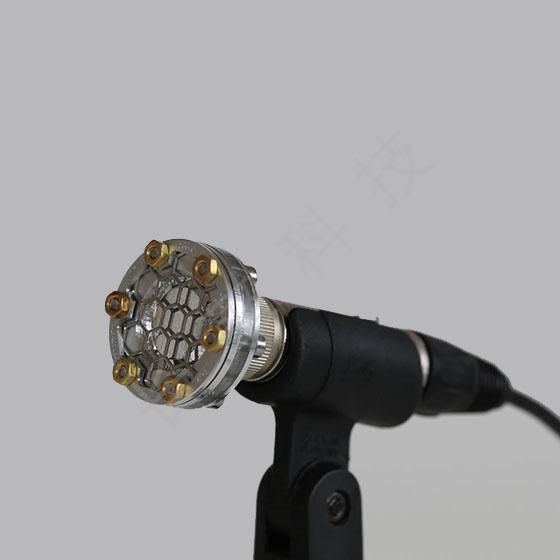

外极化电容麦克风 (2…250 KHz)：CM16/CMPA
外极化电容麦克风 (2…250 KHz)：CM24/CMPA
预极化驻极体麦克风 (2…120 kHz)：Knowles FG
预极化驻极体麦克风 (2…120 kHz)：Knowles FG omnidirectional

用于连接 1/4″ 麦克风和水听器的前置放大器
1/4″ mic power module with 7-pin LEMO 1B input connector:  1/4″ power module
带 BNC 连接器的电荷放大器：Charge amplifier

播放设备
1 通道：1 x 500 kHz/16 位或 1 x 1 MHz/8 位 D/A 转换器，带功率放大器（USB 1.1 全速）：Player BL Pro and Player BL Light
1 通道：1 x 2000 kHz/16 位 D/A 转换器，带功率放大器（USB 2.0 高速）：USG Player 116H
2 通道：2 x 1000 kHz/16 位 D/A 转换器，带功率放大器（USB 2.0 高速）：USG Player 216H
4 通道：4 x 500 kHz/16 位 D/A 转换器，带功率放大器（USB 2.0 高速）：USG Player 416H

超声波喇叭
动态扬声器（1…120 kHz，10 W）： Vifa
静电扬声器（25…200 kHz，1 W）：ESS 16

功率放大器
便携式超声波功率放大器 (1.5 / 10 W)：with or without 200 V bias voltage generator

Avisoft-UltraSoundGate 完全集成到录音和分析应用程序 Avisoft-RECORDER 和 Avisoft-SASLab Pro 中。

Avisoft-RECORDER 结合 UltraSoundGate 提供以下主要功能：

  • 多通道实时频谱图显示（0% – 87.5%重叠），波形包络显示，选定频率范围内的能量波形，
  • 具有广泛可选触发选项的预触发硬盘记录。 声控录音的触发事件阈值定义可以通过鼠标以图形方式完成，
  • 连续录制的持续时间没有限制（硬盘空间而不是 RAM 大小限制了单个录制会话的持续时间），
  • ASCII 格式的日志文件，包含每个记录事件的日期、时间和持续时间以及可选的文本注释，
  • 通过 UltraSoundGate 按钮手动触发，
  • 通过 UltraSoundGate 数字输入（TTL 兼容，2.5 毫米迷你插孔）进行外部触发。 此外部信号还可用于启用/禁用声控录音模式。
  • 使用 UltraSoundGate 416Hb/416H/816H/1216H 进行多通道记录，可以单独触发每个通道（每个通道单独的 .wav 文件）或同时触发所有活动通道（一
  • 包含所有通道的多通道 .wav 文件）。 后一种配置适用于动物的被动声学定位，因为所有通道都打包到单个数据流中，从而确保所有通道之间的相位关系。
  • 自动呼叫参数测量工具
  • 通过声卡进行实时声学监测（外差法或混叠技术）。
  • 用于抑制低频噪声的高通滤波。
  • Bat Call Trigger Filter 可以有效防止触发不需要的噪音。
  • 从 NMEA 0183 兼容 GPS 接收器获取 GPS 位置数据，并将记录的 .wav 文件的地理位置直接记录到 .gpx、.kml 或 .shp 文件中。
  • 来自外部温度传感器/气象站设备的实时天气数据记录。
  • 使计算机进入睡眠状态的时间程序，以节省电量并将记录限制在预定义的时间间隔内（可选择相对于日出或日落）。
  • LANC/SMPTE 时间码信号轨道（馈入 DI 输入）可用于同步录制的 .wav 文件与视频或同步多个（分布式）UltraSoundGate 单元。
